Дерево целей

Построение дерева целей

В отличие от предыдущих глав рассмотрим построение и расчет деревьев взаимосвязей на простых и достаточно понятных примерах.

Допустим, перед нами стоит приятная проблема (бывают и такие) связанная с планированием и организацией своих действий на период рождественских праздников (каникул). Хотя, таковое понятие только входит в наш обиход, мы, тем не менее, должны ничего не забыть и учесть все, что необходимо сделать в этот период. Для этого мы вначале построим и проанализируем дерево целей. На рисунке 8.1 представлен один уровень такого дерева. При построении этого уровня использовался принцип полного охвата всех сторон данной проблемы. Мы исходили из того, что период рождественских праздников включает три основных этапа, отраженных в виде подцелей.

Первая подцель требует для своей реализации наших действий связанных с поздравлением друзей и знакомых католиков (приобретение подарков, отправление почтовых и других поздравлений, возможные посещения друзей и праздничных мероприятий и т.п.).

Вторая и третья подцели прописаны для тех, кто чтит православные праздники. Если в данном дереве мы не проводим дальнейшей детализации подцелей первого уровня, то мы можем далее строить в нашем дереве уровень дерева мероприятий. Здесь мы поступим следующим образом: вначале определим коэффициенты относительной важности (КОВ) для всех подцелей дерева целей. Затем для подцели, которая будет иметь наибольший вес, построим дерево мероприятий и также рассчитаем для него КОВ и определим наиболее приемлемый вариант мероприятий для достижения данной подцели.

Расчет коэффициентов относительной важности

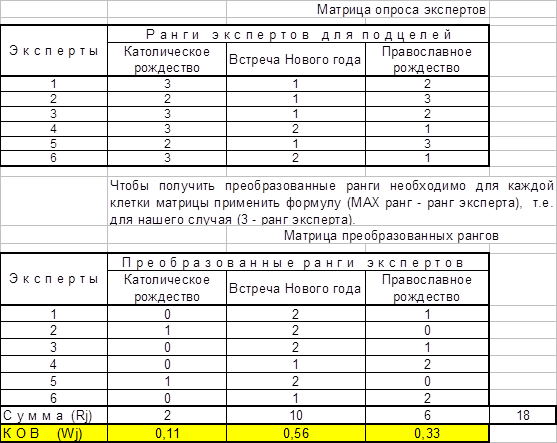

Для расчета КОВ используем методы экспертного оценивания, рассмотренные в предыдущей главе. Ниже приведен вариант расчетов с использованием метода ранжирования. Следует сказать, что все эти расчеты достаточно просты и легко реализуются в любом табличном процессоре, например EXCEL. Ниже приведены таблицы с расчетами, выполненными в Excel.

Последовательность расчетов следующая (см. п.7.2 предыдущей главы):

· опрос экспертов и формирование матрицы опроса,

· расчет матрицы преобразованных рангов,

· определение удельных весов (коэффициентов относительной важности).

Очень важное замечание.

При расчете КОВ для разных уровней дерева целей мы должны обеспечить выполнение следующих условий:

· сумма КОВ подцелей одного уровня должна составлять 1;

· сумма КОВ подцелей должна быть равна КОВ вышестоящей цели, которая расчленяется на эти подцели (поскольку при детализации цели (подцели) подлежит разбиению и ее КОВ).

Первое условие объясняется тем, что достижение всех подцелей любого уровня означает полное (100 процентное) достижение главной (глобальной) цели. По существу, коэффициент относительной важности (независимо от уровня) должен показывать вклад данной подцели в достижение общей глобальной цели. Как мы видим, из проведенных выше расчетов, для первого уровня это условие выполняется всегда. При переходе на низшие уровни дерева целей мы должны следить за выполнением второго условия, т.к. его выполнение будет гарантировать нам выполнение и первого условия.

При оценке КОВ с помощью экспертов возникают два варианта опроса:

· мы предъявляем экспертам все подцели уровня и просим проранжировать их с точки зрения важности для достижения глобальной цели;

· экспертов просят последовательно проранжировать подцели подчиненные одной цели (подцели) вышестоящего уровня.

Для многоуровневых деревьев с высокой степенью детализации первый вариант будет практически невыполним, т.к. не удастся соблюсти оба условия. Очевидно, второй вариант более предпочтителен, т.к. эксперту проще анализировать подцели данного уровня соизмеряя каждую из них с подцелью предыдущего уровня, т.е. с той подцелью, составной частью которой они являются. В этом случае можно полностью следовать последовательности расчетов КОВ, приведенной выше (когда сумма КОВ подцелей равна единице), а затем выполнять операцию нормировки для получения окончательных КОВ, удовлетворяющих второму условию. Рассмотрим это на примере. Для простоты не будем в дереве примера прописывать содержательные формулировки подцелей, а рассмотрим это на структурном уровне. Допустим, в нашем дереве мы продолжили детализацию и получили еще один уровень подцелей и стоит задача определения КОВ для этого уровня. Теперь дерево выглядит следующим образом:
